Komory pogłosowe, metody algorytmiczne i splotowe: przegląd metod kształtowania przestrzeni w inżynierii dźwięku
W codziennym słuchaniu rzadko zwracamy uwagę na pogłos, choć towarzyszy nam niemal bez przerwy. Inaczej brzmi rozmowa w małym pokoju, inaczej krok w pustym korytarzu, inaczej kwartet smyczkowy w sali koncertowej, a jeszcze inaczej wokal nagrany blisko mikrofonu i dopiero później „umieszczony” w przestrzeni za pomocą procesora.
Spis treści
1. Wstęp
W codziennym słuchaniu rzadko zwracamy uwagę na pogłos, choć towarzyszy nam niemal bez przerwy. Inaczej brzmi rozmowa w małym pokoju, inaczej krok w pustym korytarzu, inaczej kwartet smyczkowy w sali koncertowej, a jeszcze inaczej wokal nagrany blisko mikrofonu i dopiero później „umieszczony” w przestrzeni za pomocą procesora. Pogłos jest więc czymś więcej niż efektem dodawanym na końcu produkcji. To informacja o miejscu, odległości i materiale powierzchni, a w nagraniu muzycznym także element narracji.

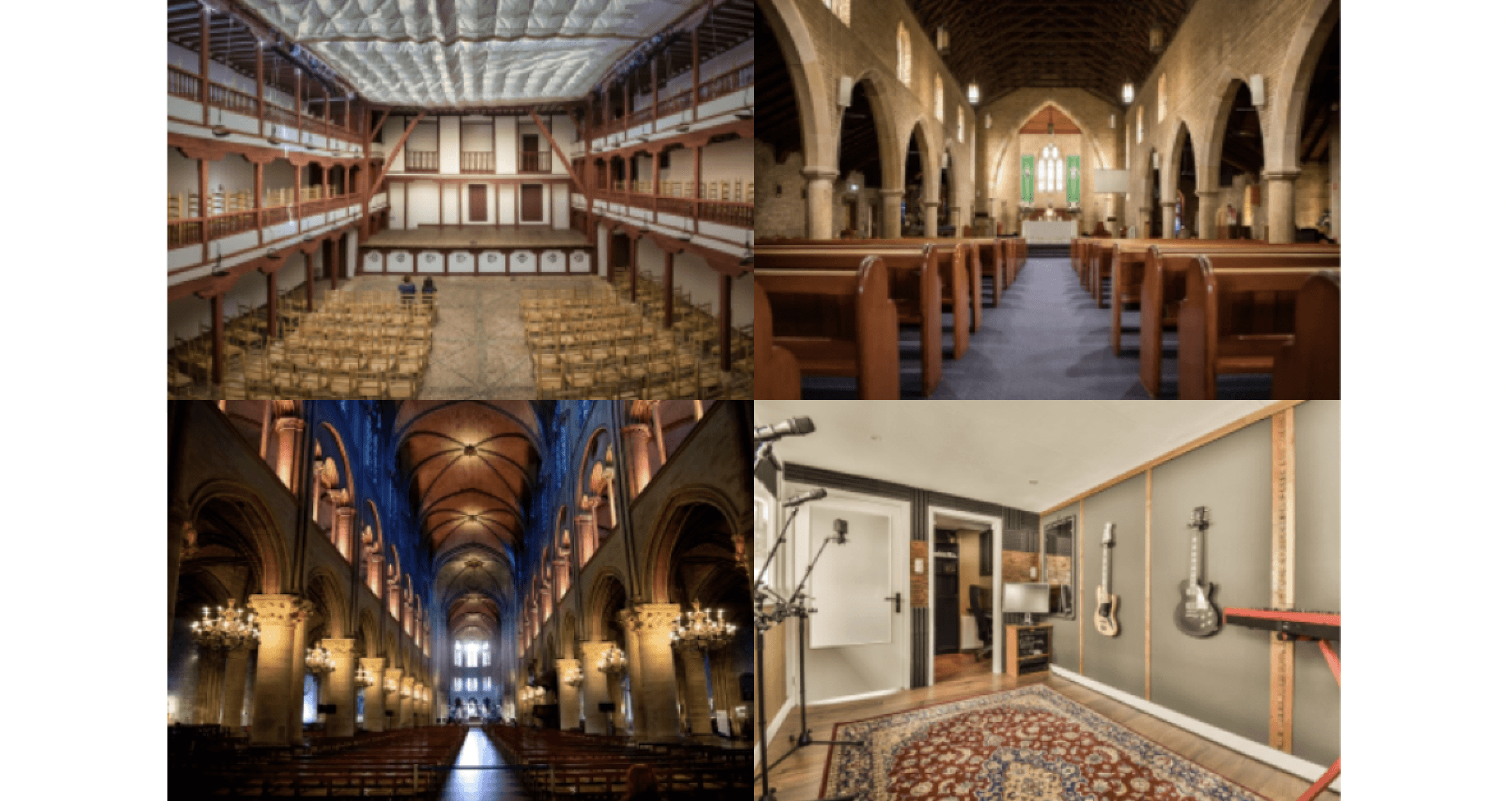

Rysunek 1. Przykłady pomieszczeń o zróżnicowanym pogłosie. Od sali koncerowej, przez mały kościół i ogromną katedrę, po domowe studio nagrań
W inżynierii dźwięku pogłos pełni dwie role. Pierwsza jest dokumentacyjna: rejestrujemy naturalną akustykę sali, kościoła, studia lub innego pomieszczenia o ciekawej akustyce, używając technik mikrofonowych i odpowiedniego balansu między dźwiękiem bezpośrednim a odbitym. Druga jest kreacyjna: budujemy przestrzeń, która nie musi istnieć fizycznie. Może to być pały pokój, duża komora, metaliczna sprężyna, katedra, nieskończona ambientowa chmura albo krótki pogłos, który jedynie skleja instrumenty w miksie.
Współczesny realizator dźwięku dysponuje całą rodziną metod. Może ustawić mikrofony dalej od źródła, skorzystać z symulacji komory pogłosowej, wybrać wtyczkę algorytmiczną, załadować odpowiedź impulsową prawdziwego pomieszczenia albo połączyć kilka rozwiązań. Wybór nie jest wyłącznie techniczny. Od rodzaju pogłosu zależą selektywność, zrozumiałość głosu, głębia źródeł pozornych, poczucie stylu i to, czy nagranie wydaje się naturalne, czy kreowane.
2. Pogłos naturalny: przestrzeń jako instrument
Pogłos powstaje, gdy dźwięk po emisji nie dociera do słuchacza tylko najkrótszą drogą. Część energii odbija się od ścian, sufitu, podłogi, elementów wyposażenia i publiczności. Najwcześniejsze odbicia pomagają naszym uszom i mózgowi określić rozmiar pomieszczenia i położenie źródła, a późniejszy, coraz gęstszy ogon pogłosowy tworzy wrażenie jednolitego wybrzmiewania przestrzeni. Dla układu słuchowego jest to bardzo naturalny mechanizm orientacji: nawet przy zamkniętych oczach potrafimy odróżnić łazienkę od sali gimnastycznej.

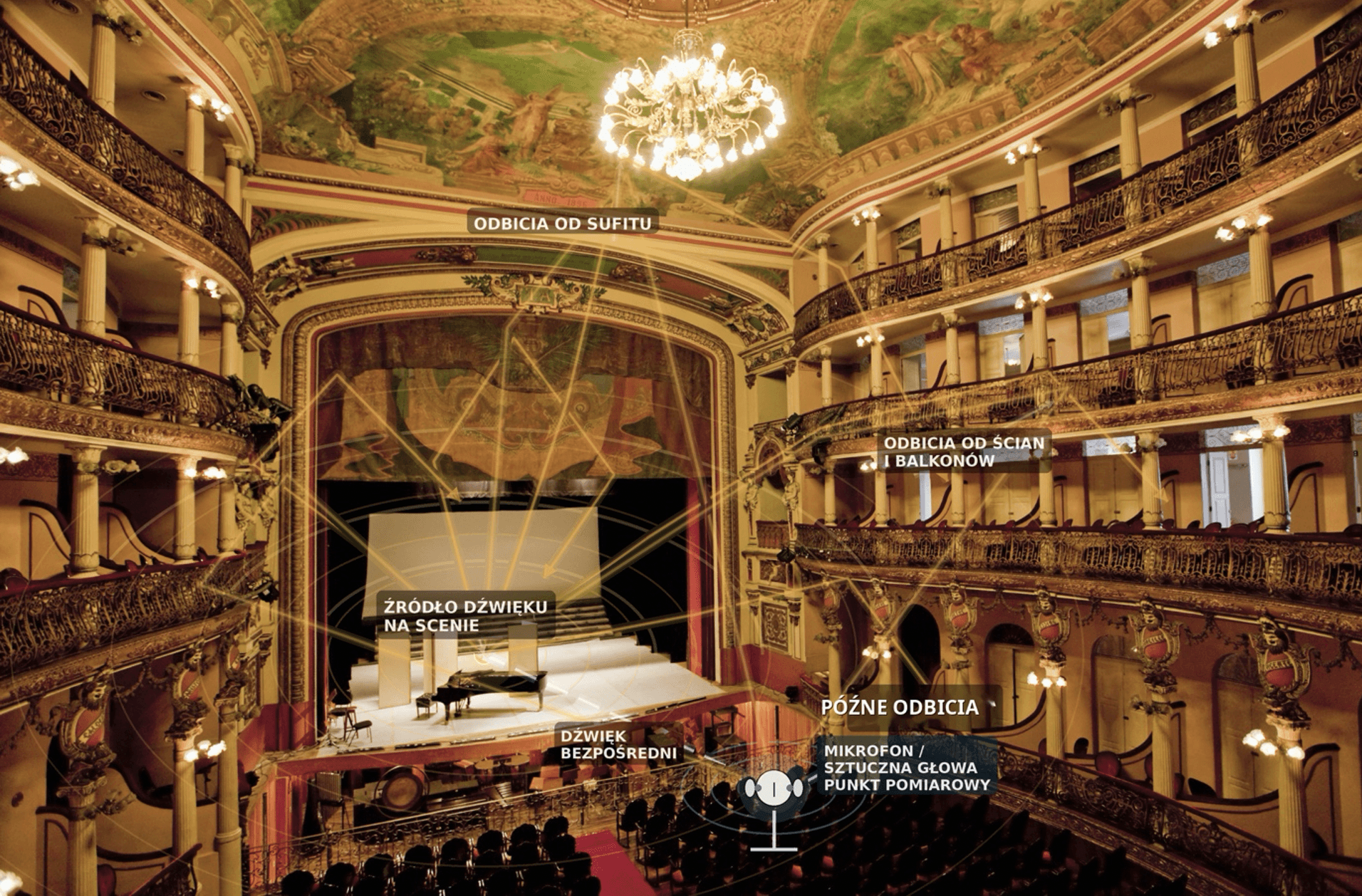

Rysunek 2. Geometryczna interpretacja propagacji dźwięku w sali koncertowej.
Najbardziej znanym parametrem opisującym pogłos jest czas pogłosu RT60, czyli czas, w którym energia dźwięku w pomieszczeniu po wyłączeniu źródła spada o 60 dB. W praktyce mierzy się także EDT, czas wczesnego zaniku, który bywa bliższy subiektywnemu pierwszemu wrażeniu słuchacza. Istnieją również specjalistyczne parametry akustyki sal, np.: przejrzystości C50 i C80, środek ciężkości energii ts, wskaźniki barwy BR i TR, siłę dźwięku G oraz parametry przestrzenne, takie jak IACC lub LEF.
W muzyce klasycznej, jazzowej, chóralnej lub folkowej akustyka pomieszczenia jest częścią brzmienia zespołu. Dobra sala koncertowa nie tylko „dodaje pogłosu”, lecz wspiera instrumenty, wydłuża ich wybrzmienie, ułatwia stapianie się barw i pozwala publiczności na właściwy odbiór wykonania. Dlatego naturalna rejestracja pogłosu zaczyna się od wyboru przestrzeni, a dopiero później od mikrofonów. Mikrofony bliskie zapewniają szczegół, mikrofony główne pokazują obraz zespołu, a dalsze mikrofony ambientowe pozwalają kontrolować udział sali w końcowym nagraniu.
W produkcji studyjnej relatywnie rzadko mamy pożądaną przestrzeń i pogłos. Wokal może być nagrywany w wytłumionym pomieszczeniu, perkusja w niewielkim studiu, a instrumenty osobno, w różnym czasie. Pogłos staje się wtedy narzędziem spójności. Pozwala nadać śladom wspólny “mianownik”, czyli wrażenie, że należą do jednej sceny dźwiękowej. Zbyt duża ilość pogłosu może jednak szybko zniszczyć klarowność, dlatego decyzja o jego użyciu zawsze jest kompromisem między naturalnością, odległością i czytelnością.
3. Od komory pogłosowej do klasycznych urządzeń elektromechanicznych
Zanim pogłos stał się algorytmem w komputerze, trzeba było go uzyskać fizycznie. Jednym z najciekawszych rozwiązań była komora pogłosowa, czyli specjalnie przygotowane pomieszczenie o twardych, odbijających powierzchniach. Do komory wysyłano sygnał z nagrania przez głośnik, a mikrofony rejestrowały odpowiedź pomieszczenia. Taki sygnał domiksowywano później do materiału podstawowego. W praktyce było to nagranie przestrzeni tak samo realnej jak sala koncertowa, ale podporządkowanej potrzebom studia.
Komory pogłosowe były bardzo popularne i lubiane wśród realizatorów, ponieważ ich brzmienie było jednocześnie naturalne i rozpoznawalne. Każda komora zależała od kubatury, geometrii, wykończenia ścian, ustawienia głośnika i mikrofonów. Właśnie ta niepowtarzalność sprawiła, że znane studia nagraniowe słynęły z własnych komór pogłosowych. Ich wadą była mała elastyczność: jeśli komora miała określony charakter, nie dało się natychmiast zmienić jej w inną salę. Można było regulować ustawienie mikrofonów, poziom wysyłki czy czasem elementy tłumiące, ale fizyczna własność pomieszczenia pozostawała ta sama.
Równolegle rozwijały się urządzenia elektromechaniczne. Pogłos sprężynowy wykorzystywał drgania stalowych sprężyn pobudzanych przetwornikiem i rejestrowanych na drugim końcu. Dawał efekt metaliczny, nienaturalny, ale bardzo wyrazisty. Dlatego mocno związał się z brzmieniem wzmacniaczy gitarowych, surf rocka, reggae i wielu efektów specjalnych. Pogłos płytowy działał inaczej: duża, cienka płyta metalowa była wprawiana w drgania, a jej odpowiedź odbierały przetworniki. Rezultatem był gęsty, jasny pogłos szczególnie często stosowany na wokalach i werblu.
Czy wiesz, że… ?
…klasyczne nazwy presetów w procesorach, takie jak Hall, Chamber, Room, Plate, Spring, Church, Gated czy Reverse, są w dużej mierze śladem historii rozwoju pogłosów. Dzisiejszy algorytm nie musi zawierać cyfrowego modelu sprężyny, płyty ani pomiarów wykonanych komorze pogłosowej, ale odwołuje się do skojarzeń wypracowanych przez dekady praktyki studyjnej.
4. Pogłos splotowy: zapis akustycznego odcisku miejsca
Pogłos splotowy opiera się na prostej intuicji: jeśli znamy odpowiedź danego układu na krótki impuls, możemy przewidzieć, jak ten układ zareaguje na bardziej złożony sygnał. W akustyce takim układem może być pomieszczenie, komora, urządzenie pogłosowe albo nawet tor elektroakustyczny. Odpowiedź impulsowa zawiera informację o czasie nadejścia odbić, ich energii, barwie i zaniku. Po zastosowaniu operacji splotu suchy sygnał zostaje „przepuszczony” przez tą odpowiedź lub innymi słowy “spleciony” z tą odpowiedzią, dzięki czemu zaczyna brzmieć tak, jakby został odtworzony w danej, zmierzonej przestrzeni.
W teorii punktem odniesienia jest modelu impulsu o nieskończenie dużej aplitudzie i nieskończenie krótkim czasie trwania, czyli delta Diraca, ale w świecie fizycznym używa się przybliżeń typu: strzał pistoletu startowego, wybuch balonu, sygnału testowego albo przemiatanego sinusa z głośnika pomiarowego. Po pomiarze otrzymuje się plik IR, czyli odpowiedź implusową (impulse response). To właśnie ten plik jest istotą pogłosu splotowego. Jeżeli odpowiedź impulsowa została zarejestrowana poprawnie, efekt może być niezwykle realistyczny. Można w ten sposób zachować charakter sali, studia, korytarza, zabytkowej katedry albo klasycznego urządzenia.

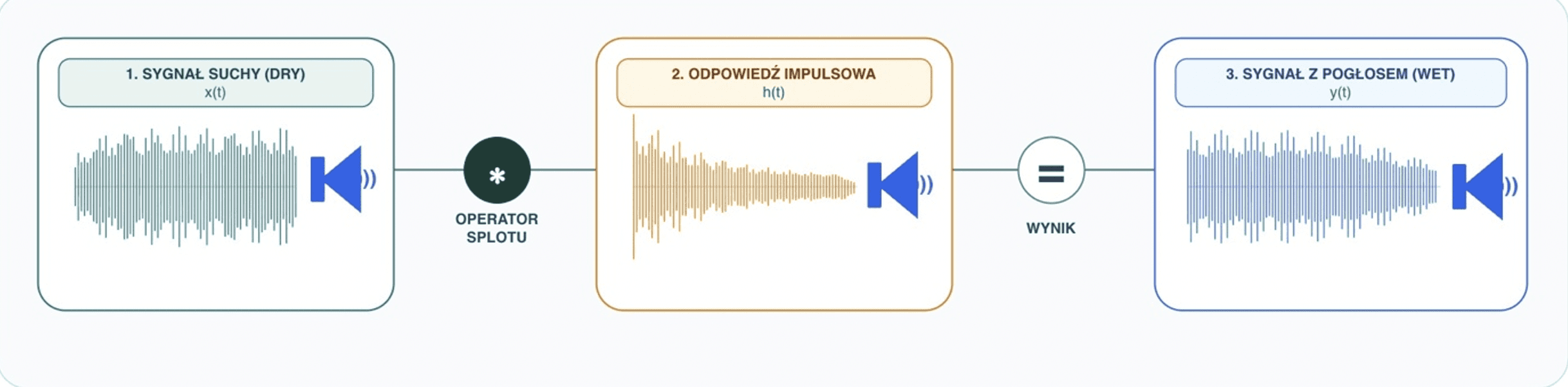

Rysunek 3. Operacja splotu cyfrowego sygnału bez pogłosu z odpowiedzią impulsową, wraz z przykładami dźwiękowymi.
Największą zaletą pogłosu splotowego jest naturalność odwzorowania akustyki konkretnego miejsca. Największym ograniczeniem jest mniejsza elastyczność. Można skrócić ogon, filtrować barwę, zmieniać poziom sygnału pogłosowego, czasem dokonać prostych modyfikacji przestrzeni, ale nie zawsze da się naturalnie przebudować geometrii i cech przestrzeni. Jeśli odpowiedź impulsowa przedstawia jasną komorę o krótkim czasie zaniku, trudno zrobić z niej ciemną katedrę w sposób naturalny. Pogłos splotowy jest więc szczególnie dobry wtedy, gdy chcemy użyć akustycznego „odcisku palca” konkretnej przestrzeni w sposób wierny i realistyczny.
Pomiar odpowiedzi impulsowej wymaga nie tylko sygnału testowego, lecz także konsekwentnej procedury. Znaczenie ma położenie źródła, punkt odbioru, charakterystyka mikrofonu, poziom sygnału i tło akustyczne. Odpowiedź zmierzona w jednym miejscu nie opisuje całej sali, lecz konkretną relację między źródłem a odbiornikiem. Dlatego biblioteki IR bywają przygotowywane w wielu wariantach: blisko, daleko, z różnych kierunków, w stereo, surround lub w formacie ambisonicznym. Im lepiej opisany jest pomiar, tym łatwiej dobrać go do materiału muzycznego.
Splot ma też ważny wymiar archiwalny. Pozwala utrwalić brzmienie przestrzeni, która może się zmienić, zostać przebudowana albo przestać istnieć.
5. Pogłos algorytmiczny: przestrzeń projektowana parametrami
Pogłos algorytmiczny nie ma bezpośredniego celu aby odtworzyć pogłos konkrentego pomieszczenia na podstawie zapisanego pomiaru. Zamiast tego tworzy statystyczny model odbić za pomocą linii opóźniających, filtrów, sprzężeń zwrotnych i różnych struktur rozpraszających. Historycznie ważne były koncepcje Schroedera i Moorera, później sieci FDN, algorytmy Dattorro, Gardnera, rozwiązania oparte na velvet noise i inne metody rozwijane przez producentów procesorów. Z punktu widzenia użytkownika ważne jest to, że algorytmem można płynnie sterować.
Typowe parametry są zbliżone w wielu wtyczkach, choć częto każdy producent interpretuje je trochę inaczej. Czas pogłosu lub decay określa długość wybrzmiewania. Pre-delay ustawia odstęp między dźwiękiem bezpośrednim a początkiem pogłosu, co pomaga zachować czytelność ataku dźwięków. Damping i korekcja barwy pozwalają przyciemnić lub rozjaśnić ogon, ograniczyć dudnienie niskich częstotliwości albo złagodzić sybilanty. Diffusion i density sterują gęstością odbić.
W praktyce algorytmiczny pogłos jest narzędziem projektowania przestrzeni, a nie tylko jej imitacji. Parametr size może sugerować większy pokój, ale nie musi odpowiadać rzeczywistej geometrii pomieszczenia. Funkcje typu: freeze, infinite, gate i reverse wykraczają poza naturalną akustykę i wchodzą w obszar sound designu.
W algorytmicznym pogłosie szczególnie istotny jest podział na wczesne odbicia i późny ogon. Wczesne odbicia tworzą wrażenie rozmiaru oraz bliskości ścian, natomiast ogon odpowiada bardziej za barwę i charakter wybrzmienia. Dwa pogłosy o podobnym czasie (RT) mogą więc brzmieć zupełnie inaczej.
Algorytmiczne procesory są też praktyczne w pracy pod wideo. Gdy scena przenosi się z małego pokoju do klatki schodowej, realizator może szybko zmienić rozmiar, barwę i pre-delay, nie szukając nowej odpowiedzi impulsowej. W grach i mediach interaktywnych ta elastyczność jest jeszcze ważniejsza, bo przestrzeń może zmieniać się w czasie rzeczywistym wraz z ruchem użytkownika. Pogłos przestaje być wtedy statycznym efektem, a staje się elementem systemu symulacji świata.

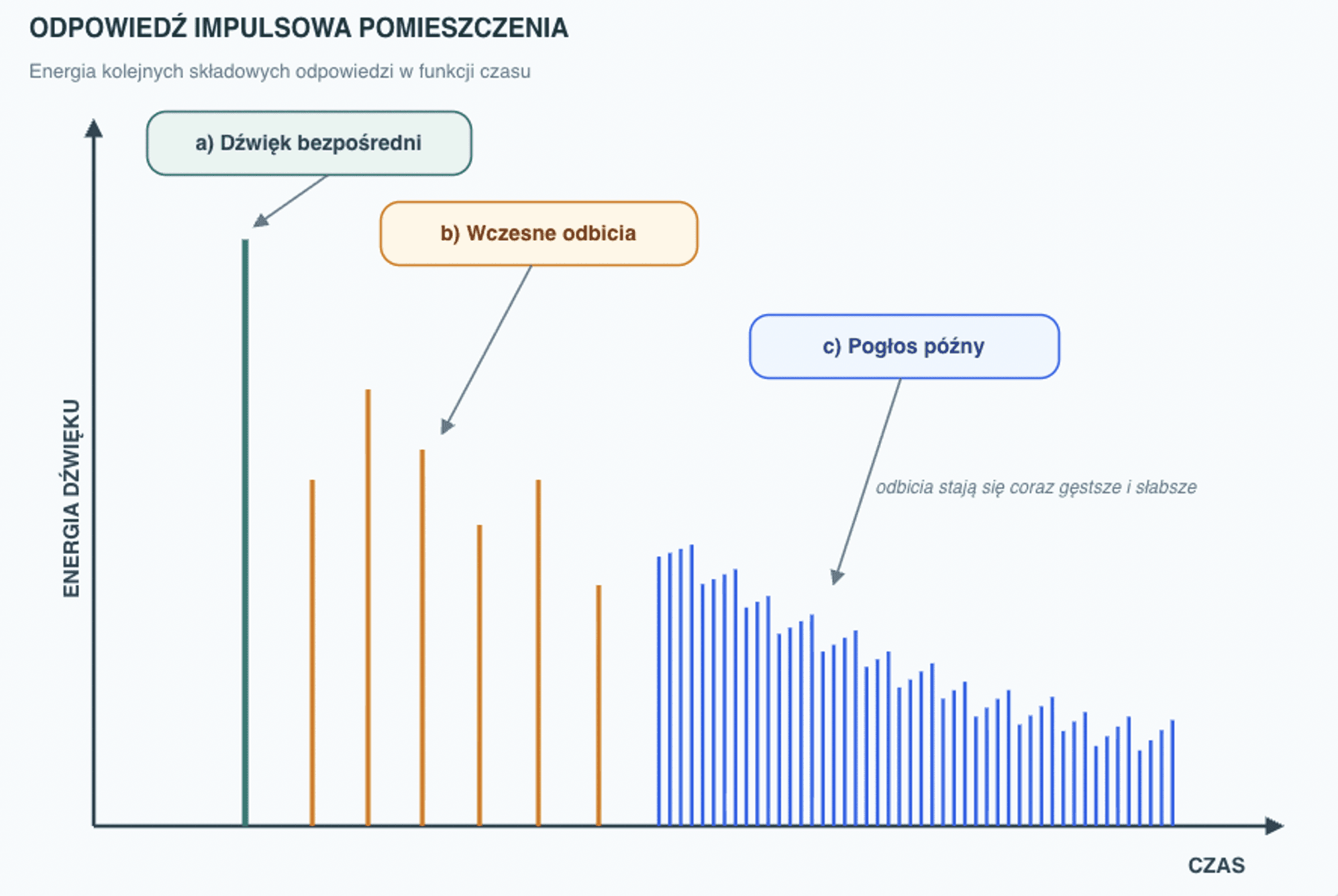

Rysunek 4. Schemat ideowy odpowiedzi pomieszczenia, w którym wyróżniamy dwa główne etapy funkcji pogłosu / zaniku dźwięku: wczesne odbicia i ogon pogłosowy.
6. Pogłos w miksie: głębia, selektywność i najczęstsze błędy
W miksie pogłos może pełnić kilka funkcji jednocześnie. Po pierwsze, dodaje głębi: im więcej energii odbitej względem bezpośredniej, tym dalej postrzegamy źródło. Po drugie, łączy elementy aranżu, bo podobna przestrzeń na kilku śladach sprawia, że instrumenty wydają się należeć do jednego świata. Po trzecie, wpływa na nastrój. Krótki pogłos “pokojowy” może dodać życia suchemu nagraniu, “plate” może nadać wokalowi szlachetności, długi “hall” może przenieść muzykę w monumentalną przestrzeń, a odwrócony pogłos może działać jak efekt specjalny.
Najczęstszym błędem jest sytuacja, gdy pogłosu jest za dużo. Nadmierny ogon maskuje transjenty, osłabia rytm, oddala pierwszy plan i powoduje wrażenie zamulenia. Drugi częsty błąd to brak odpowiego filtrowania sygnału pogłosu. Pełnopasmowy pogłos na niskich składowych instrumentów może wprowadzić dudnienie, a zbyt jasny pogłos na np. wokalu może nadmiernie uwypuklać sybilanty i metaliczność.
Praktyczne ustawienia zależą od gatunku. W muzyce klasycznej i chóralnej naturalny lub splotowy “hall” może mieć od około 1,5 s do nawet kilku sekund, ale musi też wspierać artykulację. W muzyce popularnej główny wokal często korzysta z pogłosu płytowego lub “hall” o czasie około 1-1,5 s, z pre-delay rzędu 20-50 ms, żeby spółgłoski pozostały zrozumiałe. Werbel może dobrze brzmień z krótkim “plate”, w balladzie może może sprawdzić się dłuższy ogon, a dialog filmowy lub podcast zwykle wymaga bardzo mało pogłosu lub zupełnie, bo priorytetem jest czytelność mowy.
Warto pamiętać o proporcji “wet/dry”, czyli stosunek dźwięku bezpośredniego do pogłosu. Nie zawsze chodzi o to, żeby pogłos był wyraźnie słyszalny. Czasem najlepszy efekt można uzyskać wtedy, gdy po wyłączeniu pogłosu nagranie nagle traci efekt przestrzeni, choć wcześniej sam pogłos nie zwracał na siebie uwagi. Poziom pogłosu we wtyczkach może być wyrażany procentowo, liniowo lub w decybelach względem sygnału nieprzetworzonego.

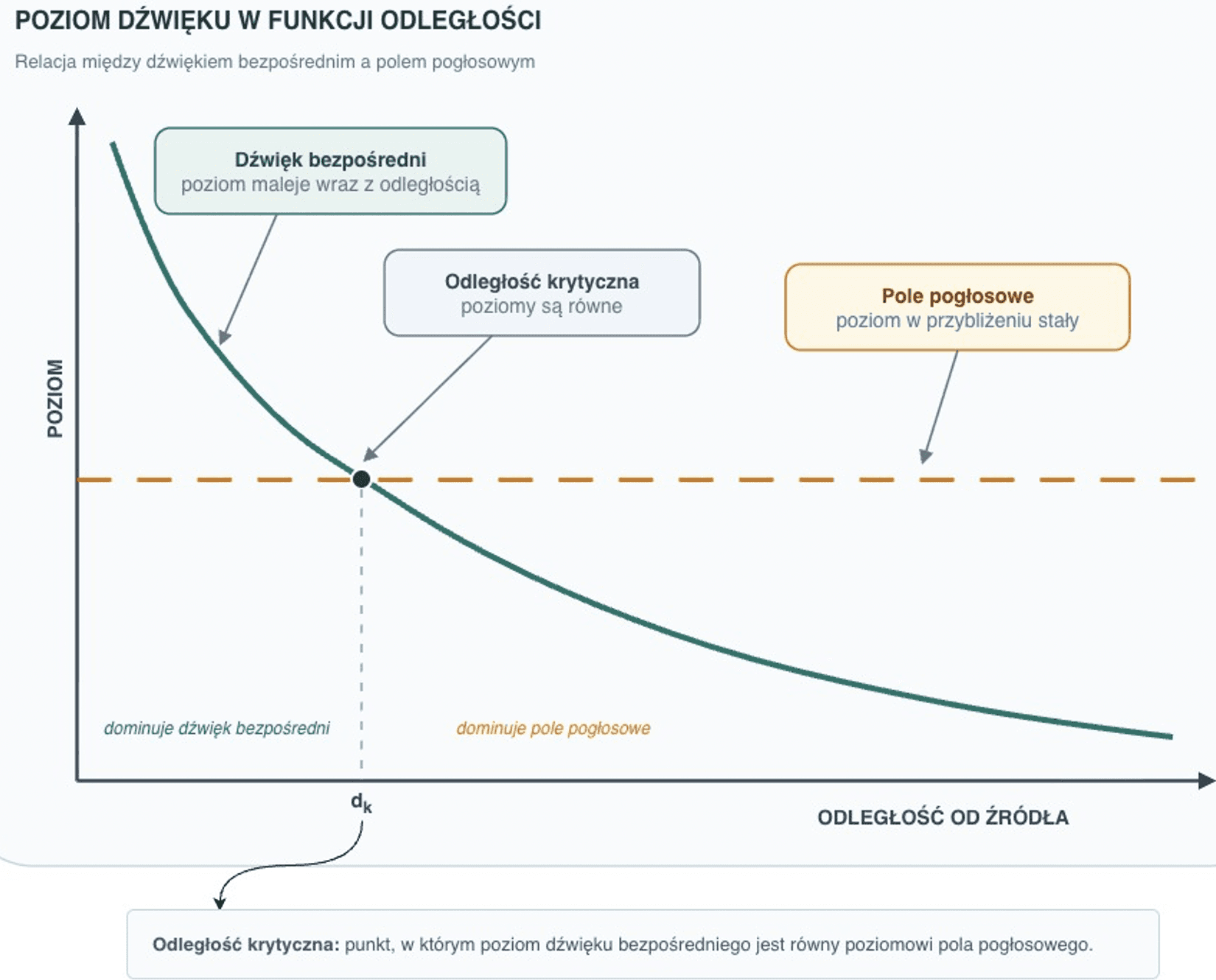

Rysunek 5. Relacja pomiędzy poziomem dźwięku bezpośredniego, a pogłosem umożliwia kreowanie odległości źródła dźwięku od słuchacza
Ważna jest również decyzja, czy pogłos włączyć jako “insert” na ścieżce, czy wysłać sygnał do wspólnej szyny AUX. “Insert” bywa wygodny, gdy efekt jest integralną częścią brzmienia pojedynczego instrumentu. Szyna AUX lepiej sprawdza się, gdy kilka ścieżek ma mieć tą samą przestrzeń. Pozwala też łatwiej kontrolować poziom pogłosu, filtrować go, kompresować albo automatyzować bez ingerencji w sygnał źródłowy.
