Audio over IP, czyli dźwięk w sieci
Audio over IP (AoIP) to technologia przesyłu dźwięku przez sieci komputerowe wykorzystywana w nagłośnieniu, studiach nagraniowych i broadcaście. Artykuł omawia podstawy, zastosowania, trendy i perspektywy rozwoju tej technologii.
Spis treści
Wprowadzenie
Jeszcze kilkanaście lat temu transmisja sygnału audio w profesjonalnych zastosowaniach oznaczała ciężkie multicory, wiązki przewodów i dziesiątki połączeń punkt–punkt. Kolejnym krokiem były rozwiązania cyfrowe w standardach AES/EBU czy MADI, które pozwalały przesyłać kilkadziesiąt kanałów jednym przewodem transmitującym sygnał cyfrowy. Dziś standardem staje się Audio over IP (AoIP) – przesył sygnałów dźwiękowych w sieciach komputerowych.
Dlaczego to rewolucja? Bo ten sam przewód Ethernet, który w biurze służy do pracy z dokumentami, może w studiu nagraniowym transportować setki kanałów audio z dokładną synchronizacją i niskim opóźnieniem. Ta uniwersalność sprawia, że AoIP wykorzystywane jest zarówno w dużych salach koncertowych, jak i w radiu, telewizji czy niewielkich studiach podcastowych.
„Dźwięk sieciowy to już nie przyszłość – to standard współczesnej produkcji i transmisji audio.”
Podstawy Audio over IP
W największym uproszczeniu, AoIP polega na tym, że sygnał audio zostaje podzielony na pakiety danych i przesyłany przez sieć komputerową podobnie jak e-maile czy pliki. Kluczowe różnice to wymóg bardzo niskiego opóźnienia (latencja liczona w milisekundach) oraz dokładnej synchronizacji wszystkich urządzeń. W praktyce najczęściej stosuje się tu protokół PTP (Precision Time Protocol), który pełni rolę wspólnego zegara w całej sieci.
Topologia połączeń może przybierać różne formy: w małych instalacjach często spotykana jest gwiazda, gdzie wszystkie urządzenia łączą się przez jeden switch centralny. W bardziej rozbudowanych systemach stosuje się strukturę drzewa, dzielącą ruch na segmenty. W zastosowaniach krytycznych – np. podczas transmisji telewizyjnych – standardem jest redundancja, czyli dublowanie całych sieci w taki sposób, aby awaria jednej nie przerwała pracy drugiej.
Adresacja urządzeń również przypomina klasyczne sieci komputerowe. Każdy element AoIP ma własny adres IP, a w zależności od scenariusza stosuje się konfigurację statyczną (zalecaną w instalacjach stałych) albo dynamiczną (DHCP – popularną w rozwiązaniach tymczasowych).

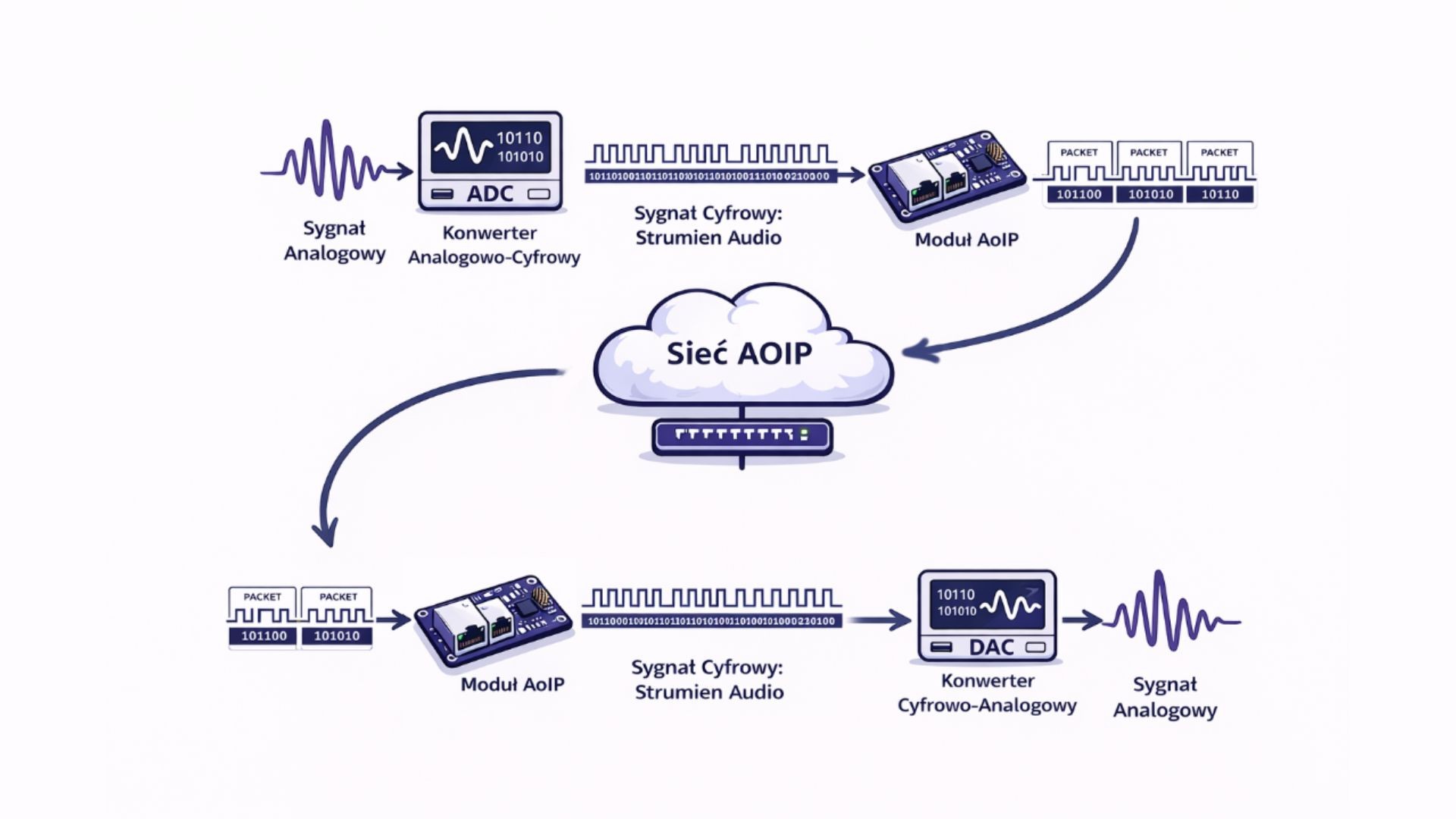

Rysunek 1. Na rysunku pokazano, jak sygnał dźwiękowy jest konwertowany do postaci cyfrowej, pakietowany i przesyłany przez sieć IP, by trafić do odbiornika. To współczesny odpowiednik dawnego kabla multicore.

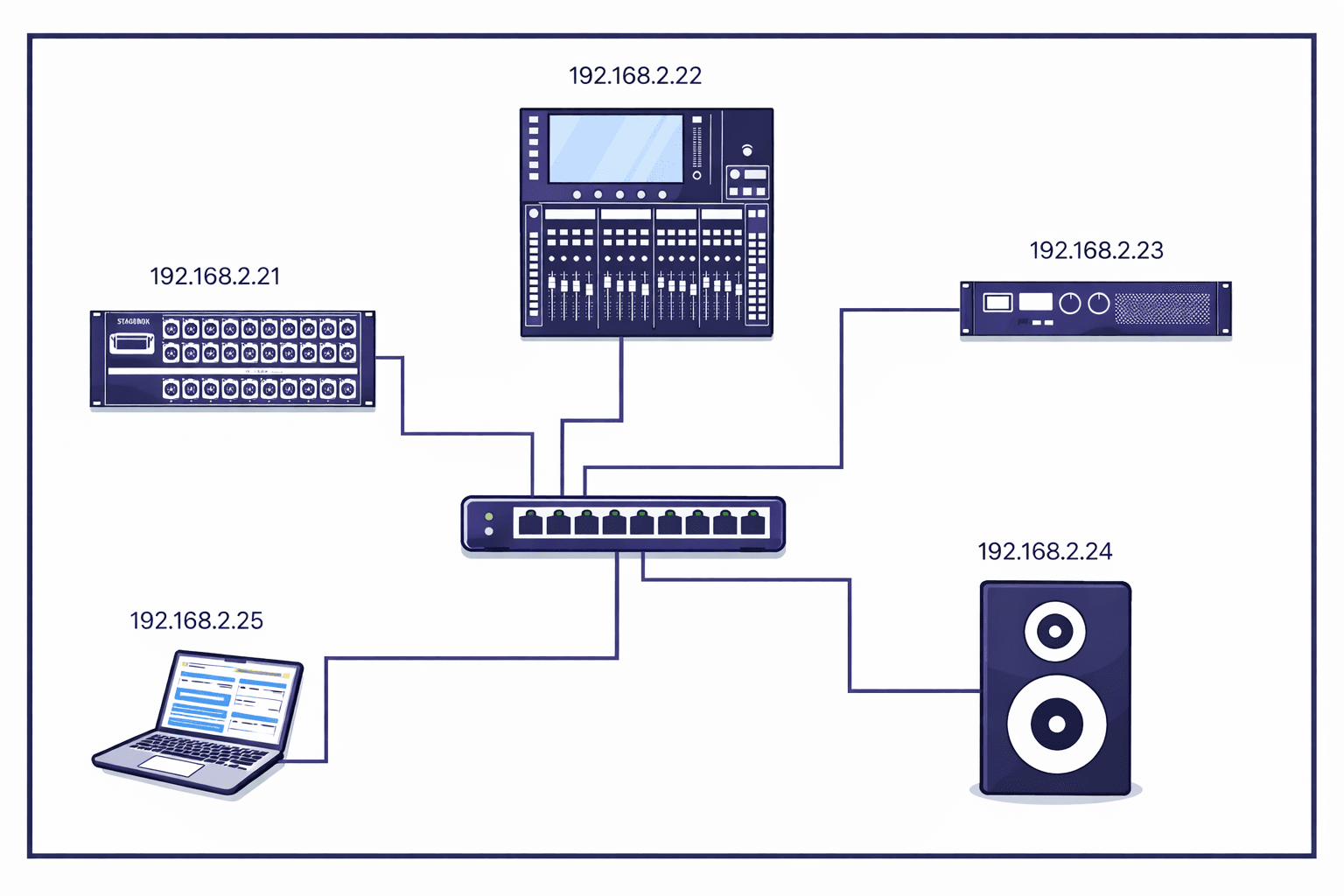

Rysunek 2. Sygnały audio w postaci pakietów przesyłane są pomiędzy wszystkimi urządzeniami w sieci. Każde urządzenie ma swój unikalny adres IP.
Technologie i standardy
Na rynku istnieje kilka konkurencyjnych, ale coraz częściej kompatybilnych ze sobą technologii.
Największą popularnością cieszy się Dante, rozwiązanie firmy Audinate. Dzięki prostemu w obsłudze oprogramowaniu Dante Controller umożliwia ono intuicyjne tworzenie map sygnałów i elastyczny routing. Dante stało się de facto standardem w nagłośnieniach koncertowych i instalacjach edukacyjnych.
Drugim ważnym nurtem są rozwiązania oparte na RAVENNA oraz AES67. AES67 to otwarty standard zatwierdzony przez Audio Engineering Society, którego celem jest zapewnienie interoperacyjności między systemami różnych producentów. Jak podkreśla Francis Rumsey w artykule opublikowanym w Journal of the Audio Engineering Society, to właśnie AES67 „otworzył drzwi do prawdziwej konwergencji broadcastu, telekomunikacji i audio profesjonalnego”.
Kolejnym rozwiązaniem jest AVB/MILAN, wspierane przez AVnu Alliance. W odróżnieniu od Dante, AVB wymaga certyfikowanych przełączników sieciowych, ale w zamian zapewnia deterministyczne opóźnienia i gwarantowaną synchronizację. Sound on Sound wskazuje, że to właśnie AVB zyskuje popularność w środowiskach wymagających integracji audio i wideo.
Czy wiesz, że… ?
Niektóre urządzenia AoIP potrafią przełączyć się na redundantny przewód w mniej niż 1 ms. Użytkownik nie zauważy wtedy żadnej przerwy w dźwięku.
Zastosowania Audio over IP
Zaletą AoIP jest jego uniwersalność, która pozwala na stosowanie go wszędzie tam, gdzie potrzebna jest wielokanałowa transmisja audio.
W nagłośnieniach koncertowych technologia pozwala ograniczyć setki metrów kabli do kilku przewodów sieciowych, zapewniając jednocześnie prostą rekonfigurację systemu. Realizator może jednym kliknięciem zmienić trasowanie sygnałów, a redundancja sieci daje bezpieczeństwo pracy podczas dużych wydarzeń.
W instalacjach stałych – teatrach, filharmoniach czy stadionach – AoIP upraszcza zarządzanie rozbudowanymi systemami. Dzięki centralnej infrastrukturze możliwe jest nie tylko przesyłanie audio, ale i monitorowanie pracy urządzeń.
Studia nagrań wykorzystują AoIP do integracji reżyserki i pomieszczeń nagraniowych, a także do pracy zdalnej. Interfejsy audio zgodne z Ravenna czy Dante pozwalają nagrywać artystę w jednym mieście i miksować materiał w drugim – w czasie rzeczywistym. W recenzji interfejsu Merging Anubis opublikowanej w Sound on Sound podkreślono, że AoIP „eliminuje granice między studiem domowym a profesjonalnym, bo wszystkie systemy mogą rozmawiać wspólnym językiem”.
W broadcastingu i streamingu AoIP to już codzienność. Stacje radiowe korzystają z niego do łączenia newsroomów i reżyserni, a telewizje – do dystrybucji dźwięku w całym kompleksie. Gregory F. Shay w swojej publikacji o AES67 zwraca uwagę, że to właśnie ten standard pozwala na łączenie systemów interkomowych, studiów radiowych i transmisji telewizyjnych w jednej sieci.
Case study
Teatr Wielki w Poznaniu

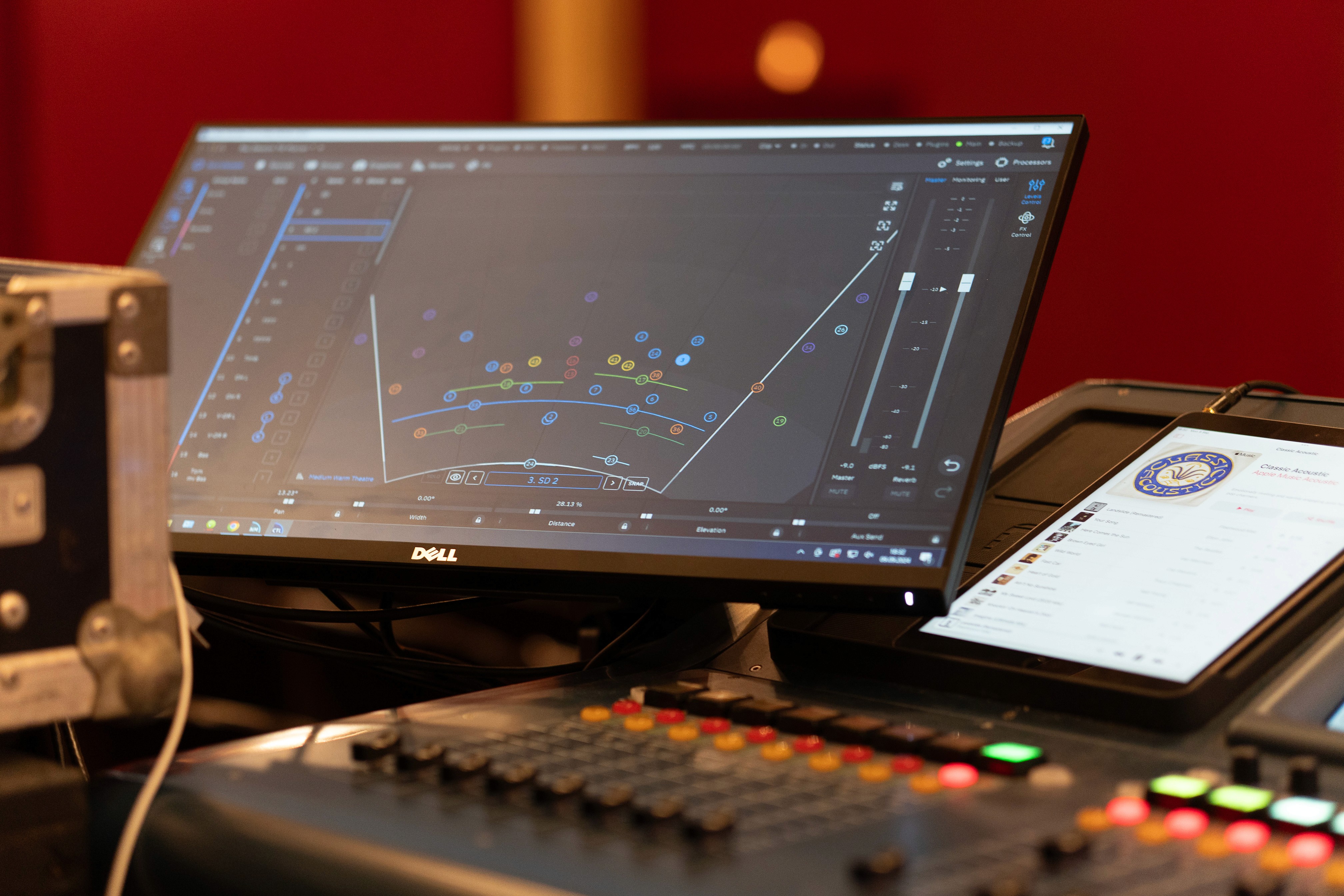

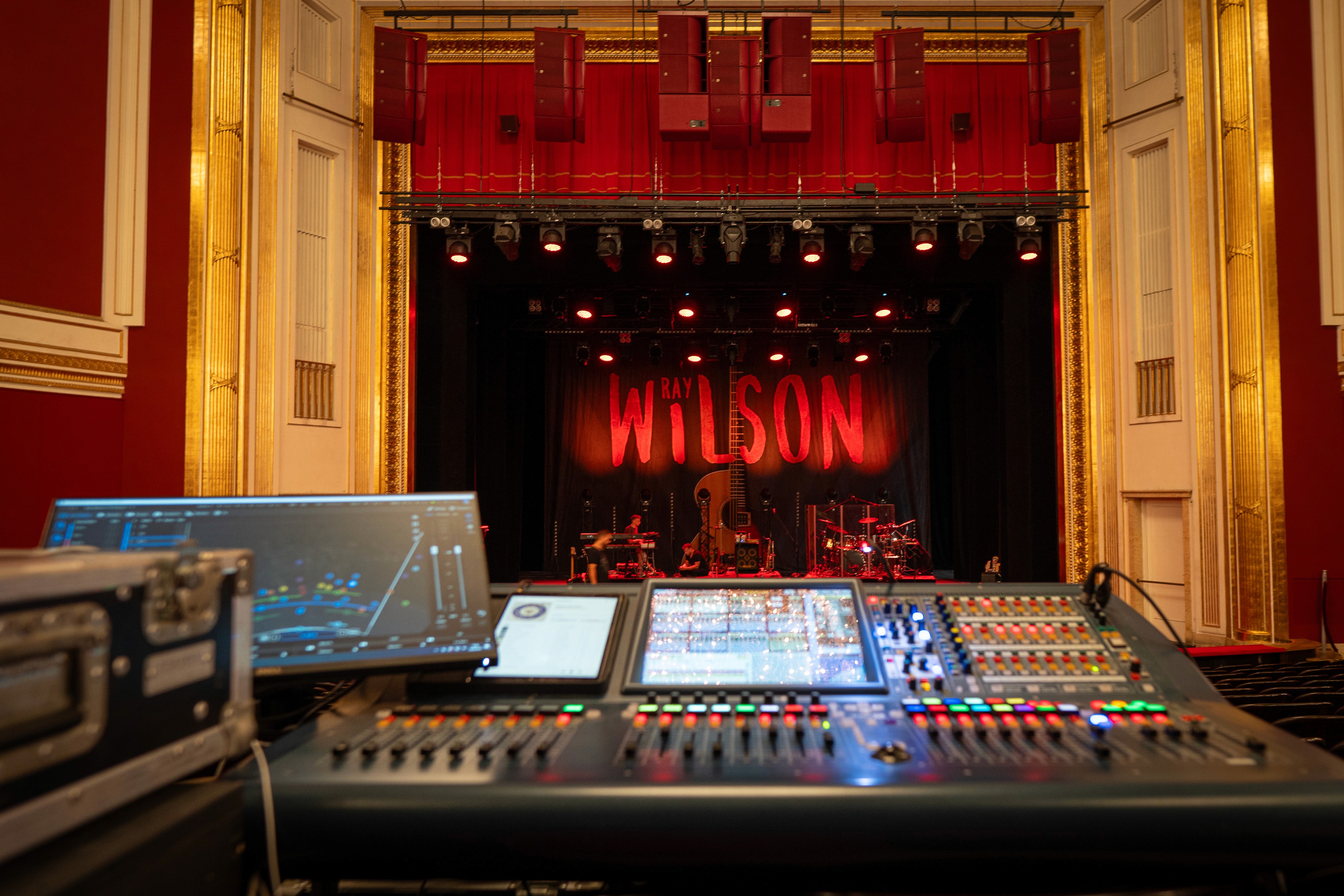

Rysunek 3. Teatr Wielki w Poznaniu podczas modernizacji wyposażono w nowoczesny imersyjny system nagłośnienia. W trakcie prac projektowych zdecydowano się na wdrożenie Dante. Dzięki temu możliwe było uproszczenie infrastruktury kablowej i zwiększenie niezawodności całego systemu.
Kenshiki 2022

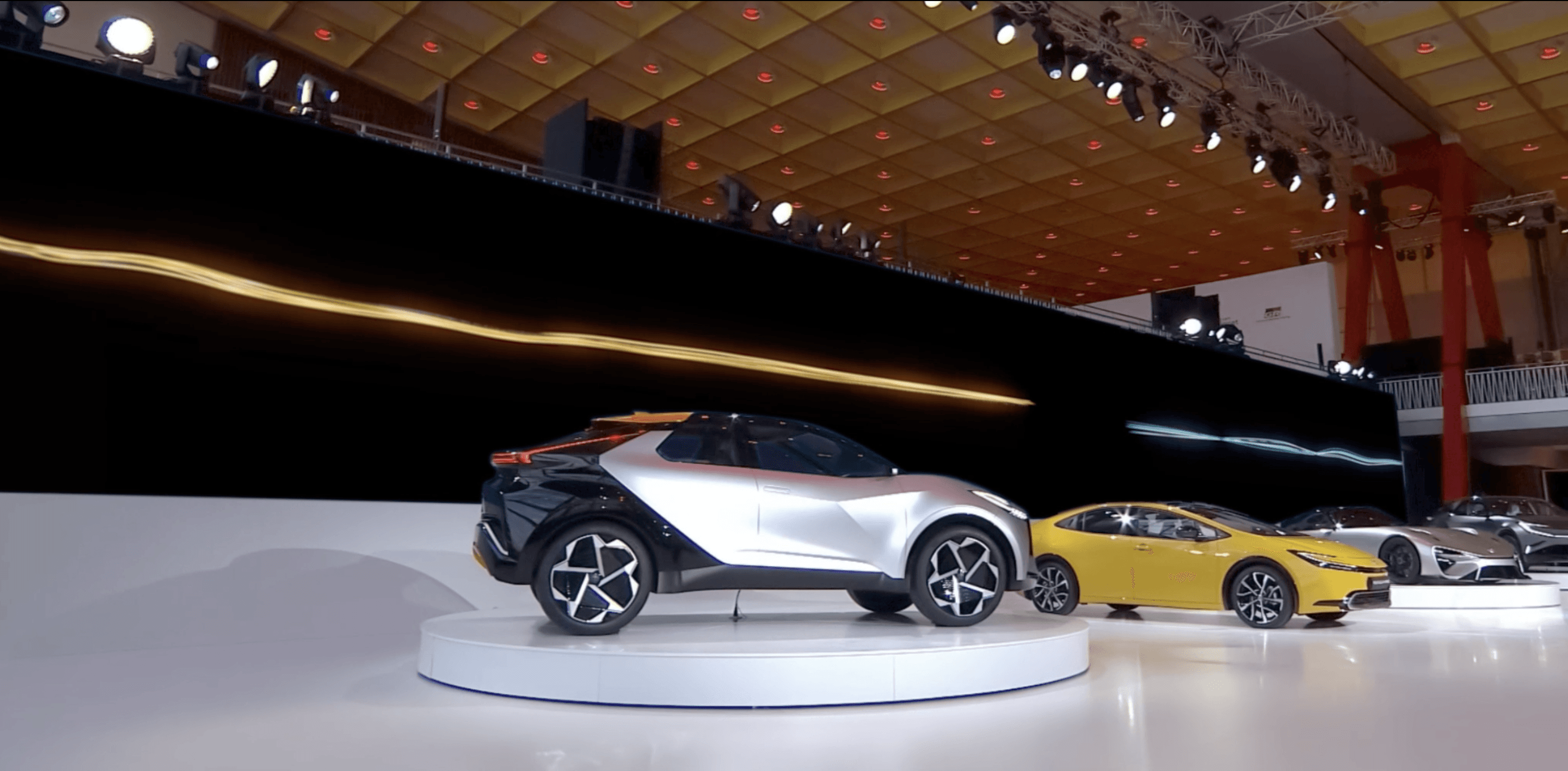

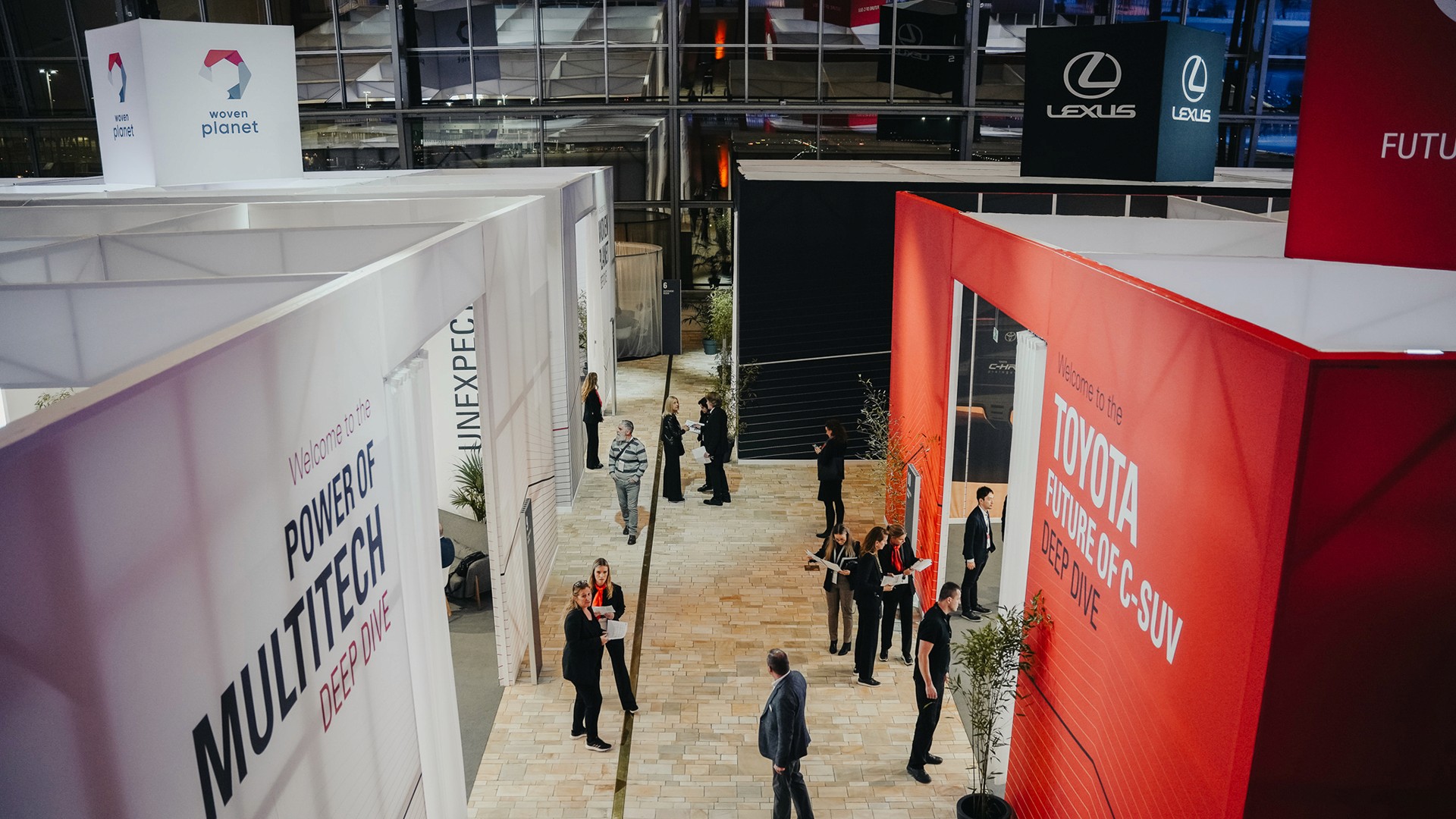

Rysunek 4. Współczesne wydarzenia branżowe takie jak prezentacje najnowszych modeli samochodów również wykorzystują technologię AoIP. W trakcie konferencji Kenshiki 2022 wykorzystano infrastrukturę Dante, łącząc kilkadziesiąt kanałów mikrofonów, pięć konsolet audio oraz kilkadziesiąt elementów nagłośnienia co umożliwiało przejście prezenterów przez halę i prezentowanie w różnych przestrzeniach bez zmiany mikrofonu. https://newsroom.toyota.eu/
Kompetencje i wyzwania, które stawia AoIP
Rozwój AoIP sprawił, że od realizatorów wymaga się nowych umiejętności. Znajomość mikrofonów, konsolet i odsłuchów to za mało – dziś równie ważna jest biegłość w podstawach sieci komputerowych.
Realizator powinien potrafić skonfigurować switch, zrozumieć zasady adresacji IP, a także zadbać o priorytetyzację pakietów (QoS). Umiejętność czytania mapy sieci audio, obsługa narzędzi takich jak Dante Controller czy ANEMAN oraz wiedza o zabezpieczeniach to dziś fundament pracy.

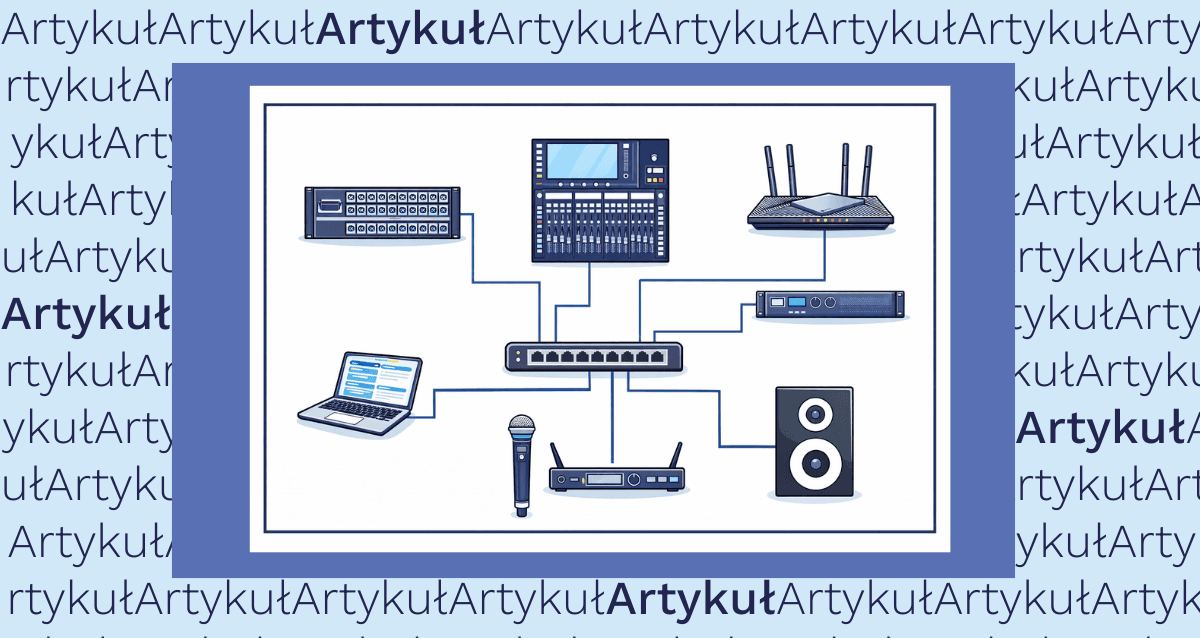

Rysunek 5. W sieciach znajdują się nie tylko urządzenia audio ale również urządzenia sieciowe wykorzystywane do budowy sieci: switche, routery oraz urządzenia służące do zarządzania: komputery wyposażone w odpowiednie oprogramowanie. Mnogość urządzeń wymusza priorytetyzowanie pakietów audio pomiędzy połączonymi elementami.
Lista umiejętności praktycznych dla realizatora AoIP
Jak zauważa Sound on Sound w artykule „Ethernet Audio”, rola realizatora coraz bardziej przypomina zadania inżyniera sieciowego – tyle że w obszarze dźwięku.
Stworzenie mapy sieci audio
Weryfikacja poprawności adresów IP
Monitoring sygnałów w czasie rzeczywistym
Dokumentacja i procedury awaryjne
Najnowsze trendy
Jednym z najbardziej widocznych trendów jest konwergencja audio i wideo w jednej sieci. AV over IP staje się standardem w centrach konferencyjnych czy uczelniach, gdzie tym samym przewodem przesyła się obraz w 4K i wielokanałowy dźwięk.
Coraz większe znaczenie mają też otwarte standardy. AES67 i SMPTE ST2110 sprawiają, że urządzenia różnych producentów mogą współpracować w jednej infrastrukturze, co jeszcze kilka lat temu było problematyczne.
Nie można pominąć rosnącej roli edukacji i certyfikacji. Kursy Dante (Level 1–3) czy szkolenia AVIXA z sieciowania AV stają się koniecznością dla realizatorów, którzy chcą nadążyć za zmianami.
Perspektywy przyszłości
Audio over IP rozwija się w kierunku jeszcze większej elastyczności i globalnego zasięgu.
W studiach domowych coraz częściej pojawiają się interfejsy zgodne z AoIP, co ułatwia pracę zdalną i integrację hybrydowych setupów. Z kolei rozwiązania chmurowe pozwalają na przesył audio między miastami czy krajami w czasie rzeczywistym.
Rosnące znaczenie VR i AR sprawi, że dźwięk immersyjny – Dolby Atmos, Sony 360 czy binaural – będzie bazował właśnie na sieciach AoIP. Wreszcie, w obszarze medycyny i badań naukowych, dźwięk sieciowy umożliwi nowe formy terapii immersyjnych i eksperymentów z udziałem pacjentów na odległość.
Podsumowanie
Audio over IP to nie moda, lecz fundament współczesnego audio. Z jednej strony wymaga nowych kompetencji i zmiany myślenia o infrastrukturze, z drugiej – otwiera możliwości, o których wcześniej można było tylko marzyć.
Zrozumienie podstaw AoIP jest dziś równie istotne jak znajomość technik mikrofonowych czy obsługa miksera. Bo przyszłość – a właściwie teraźniejszość – profesjonalnego dźwięku rozgrywa się właśnie w sieci.
Literatura
Rumsey, F. Audio Over IP: A Guide From the Summit Through the Jungle. JAES Vol. 69, No. 4, 2021.
🔗 https://secure.aes.org/forum/pubs/journal/?elib=21034Shay, G. F. „How AES-67, the New Audio-over-IP Standard, Will Bring the Convergence of Telecommunications, Intercom, Radio and Television Broadcast, Studio Audio.” AES Convention Paper.
🔗https://www.researchgate.net/publication/302073021_How_AES-67_the_New_Audio-over-IP_Standard_Will_Bring_the_Convergence_of_Telecommunications_Intercom_Radio_and_Television_Broadcast_Studio_AudioEthernet Audio, Sound on Sound, 2019.
🔗 https://www.soundonsound.com/techniques/ethernet-audioMerging+Anubis Review, Sound on Sound, 2020.
🔗 https://www.soundonsound.com/reviews/merginganubisRME AVB Tool & Digiface AVB Review, Sound on Sound, 2020.
🔗 https://www.soundonsound.com/reviews/rme-avb-tool-digiface-avbGenelec 9401A System Management Device, Sound on Sound, 2024.
🔗 https://www.soundonsound.com/news/genelec-reveal-9401a-system-management-deviceAVIXA: Networking for AV (kurs online).
🔗 https://www.avixa.org/education-training/courses/networking-for-avAudinate: dokumentacja Dante.
🔗 https://www.audinate.com/
